视频插帧与超分：原理、AMD 异构栈与 Windows 协同推理实践

Posted
By RoyenHeart
20 min read
视频插帧与超分：原理、AMD 异构栈与 Windows 协同推理实践

最近在玩 AI 动画生成，但是剪辑软件里的超分、插帧要会员，笔者只有一台 thinkbook 14+ AMD 8845H 可用，有可用的 780M 核显还有 Ryzen AI NPU，同时有14G的共享内存。但是常用的开源软件没有支持 NPU，因此想着写一个 GPU + NPU 协同推理来加速视频增强流程。

2026.7.12: 可惜 windows / wsl 的原生支持都不够好，效果差强人意（

1. 视频插帧与超分

1.1 问题定义

视频帧插值（Video Frame Interpolation, VFI） 的目标是：给定相邻帧 $I_0$、$I_1$，合成中间时刻 $t\in(0,1)$ 的帧 $I_t$，使时间轴更密、运动更连贯。形式上看，模型学习映射

\[f_\theta:(I_0,I_1,t)\mapsto I_t\]

其中 (t=0.5) 的「插一帧」最常见；任意 (t) 则支持更细的时间采样或可变慢动作。应用场景包括：影视与动画的帧率提升（如 24/30 fps → 48/60 fps）、体育与监控的慢动作生成、直播或采集链路中的丢帧补偿，以及近重复照片之间的「伪视频」过渡。

视频超分（Super-Resolution, SR） 的目标是：从低分辨率 $I_{LR}$ 恢复更高分辨率的 $I_{HR}$。单个图片 SR 只看空间；视频 SR 还要处理压缩伪影、噪声与帧间一致性（同一纹理在相邻帧不能闪烁）。尺度因子常见为 ×2 / ×4；动漫内容往往需要专用权重。

工程上常把插帧与超分串成增强流水线：

  • 先插帧再超分：中间帧在低分辨率上生成，算力峰值相对可控，但超分要处理更多帧；
  • 先超分再插帧：运动估计在高分辨率上进行，细节更丰富，但插帧的显存与带宽压力上升。

1.2 负载特征

从系统视角看，这两类负载有以下负载特征：

维度插帧 (VFI)超分 (SR)
输入形态成对（或更多）帧，强时序依赖单帧为主；视频 SR 可加时序模块
算子形态光流 / 运动估计 + warp + 融合深层卷积 / RRDB 特征提取 + 上采样
访存特征大分辨率特征图反复读写；warp 不规则访存卷积规则但通道深；tile 时边界重叠
形状约束常需对齐到 32/64 倍数NPU 友好时常固定 tile（如 256²、512²）
并行粒度帧对流水；阶段间可拆 EP空间 tile 并行；body / upsample 可拆 EP
质量敏感点遮挡、大位移、细结构闪烁伪纹理、振铃、压缩块效应
典型瓶颈带宽 + 不规则采样算力 + 激活显存
  1. 运动估计与特征提取：规则卷积，算术强度高，适合吞吐型加速器；但若分辨率随输入变化，编译型 NPU 会吃亏。
  2. Warp / grid sample：gather 型访存，缓存命中差，GPU 纹理单元或通用加载更合适，NPU 的固定数据流往往不划算。
  3. 视频 I/O 与色彩空间转换：应使用 CPU / 专用编解码硬件加速。
  4. 时间局部性：插帧必须按帧对顺序推进（或维护滑动窗口），而超分的 tile 在空间上可并行。在超分上更容易通过 tile 流水实现 GPU + NPU 协同；而在插帧上表现为流水线重叠。

1.3 插帧原理

在深度学习之前，视频插值往往依赖经典光流估计，再做沿流场的重采样。光流把「亮度恒定 + 平滑」等假设写成优化问题，优点是可解释，缺点是大位移、遮挡与纹理缺失处容易碎。深度学习并没有取消光流这个概念，而是把「估流 / warp / 融合」里越来越多的步骤变成可学习模块，并在数据上直接对最终帧监督。

经典深度管线概括为三步：

  1. 运动估计：求 $I_0\leftrightarrow I_1$ 的光流，或直接估计指向中间时刻的中间流；
  2. 运动补偿（warp）：把输入帧按流场采样到 $t$；
  3. 融合 / 合成：处理遮挡与多源冲突，生成 $I_t$。

RIFE（Real-Time Intermediate Flow Estimation）：用 IFNet（神经网络模块） 直接估计中间光流。教师可访问真实中间帧以产生更稳的中间流监督；学生仅以 $I_0$、$I_1$ 及 $t$ 为输入，在训练中对齐教师输出，推理时只部署学生。

RIFE 实时性好且较稳定，是目前大量工程实现（如 rife-ncnn-vulkan ）的默认选择。

1.4 超分原理

SRCNN

SRCNN 把传统稀疏编码超分的「特征提取—非线性映射—重建」重写为三层卷积，证明深度学习可以端到端学习 LR→HR 映射，并以轻量结构超过当时的稀疏编码基线。

Real-ESRGAN

很多超分模型只在「理想缩小」的合成数据上训练，落到真实照片/视频上容易假、不自然。Real-ESRGAN 的核心是：在训练时尽量模拟真实世界里常见的变糊、变噪、再压缩等过程，让网络学会从「看起来像真低清」的图恢复高清；生成器沿用 ESRGAN 一类感知超分结构，并提供自然图、动漫等不同权重。

从实现角度看，Real-ESRGAN 推理还有几个工程要点：

  • Tile：高分辨率输入无法整图进显存时，按块推理再拼接；块边界需要 overlap。

1.5 工程栈

研究原型多在 PyTorch / TensorFlow。落到可分发工具，常见路径是：

  1. 导出：ONNX、ncnn param/bin、TensorRT engine 等；
  2. 运行时：ncnn、ONNX Runtime、DirectML、Vulkan compute 等；
  3. 编排：解码 → 预处理 → 推理队列 → 后处理 → 编码。

一些开源工程：

项目角色
Video2X插帧 + 超分统一框架
ncnn移动端优化的高性能推理框架
rife-ncnn-vulkanRIFE 的 ncnn+Vulkan 实现
Real-ESRGAN模型、权重与推理脚本
FlowframesWindows GUI，封装 DAIN/RIFE 等

2. AMD 软硬件栈

2.1 完整分层图

AMD 软硬件栈分层（应用 → 框架 → 引擎 → 平台抽象 → 编译库 → 驱动 → Zen/RDNA/CDNA/XDNA/AIE）：

flowchart TB
  subgraph L1 [L1 应用与工作负载]
    APP["CV / LLM / HPC / 视频增强 / 科学计算…"]
  end

  subgraph L2 [L2 训练与部署框架]
    PT["PyTorch"]
    TF["TensorFlow / JAX 等"]
    ONNX_M["ONNX 模型"]
    QK["AMD Quark 量化"]
  end

  subgraph L3 [L3 推理与图引擎]
    ORT["ONNX Runtime"]
    MGX["MIGraphX"]
    TORCH_I["Torch / HIP 原生核"]
    VITIS_T["Vitis AI / Ryzen AI 工具链"]
  end

  subgraph L4 [L4 执行后端与平台抽象]
    HIP["HIP / ROCm 运行时"]
    DML["DirectML / DX"]
    VK["Vulkan / OpenCL"]
    VAI_EP["VitisAI EP"]
    ORT_ROCM["ORT ROCm / MIGraphX EP"]
    ORT_DML["ORT DirectML EP"]
    ORT_CPU["CPU EP / 原生 CPU"]
  end

  subgraph L5 [L5 编译与库]
    COMP["ROCm 编译器 · hipcc"]
    LIBS["MIOpen · rocBLAS · RCCL 等"]
    AIE["mlir-aie / AIE 编译（optional）"]
  end

  subgraph L6 [L6 驱动与固件]
    DRV["AMDGPU / Adrenalin / ROCm 用户态 · NPU 驱动 · xclbin"]
  end

  subgraph L7 [L7 硬件 IP]
    subgraph hw_cpu [CPU]
      subgraph cpu_dc [数据中心]
        ZEN_EPYC["Zen · EPYC"]
      end
      subgraph cpu_cli [消费级]
        ZEN_RYZEN["Zen · Ryzen"]
      end
    end

    subgraph hw_gpu [GPU]
      subgraph gpu_dc [数据中心]
        CDNA["CDNA · Instinct"]
      end
      subgraph gpu_cli [消费级]
        RDNA["RDNA · Radeon dGPU / iGPU"]
      end
    end

    subgraph hw_npu [NPU / 数据流加速]
      subgraph npu_cli [消费级 AI PC]
        XDNA["XDNA / XDNA 2"]
      end
      subgraph npu_edge [自适应 / 嵌入式]
        AIEHW["AI Engine · Versal 等"]
      end
    end
  end

  APP --> PT & TF & ONNX_M
  PT -->|导出| ONNX_M
  TF -->|导出| ONNX_M
  QK -.->|量化写回| ONNX_M
  ONNX_M --> ORT & MGX & VITIS_T
  PT -->|ROCm / HIP 训练·原生推理| TORCH_I
  ORT --> ORT_ROCM & ORT_DML & VAI_EP & ORT_CPU
  MGX --> HIP
  TORCH_I --> HIP
  ORT_ROCM --> HIP & MGX
  ORT_DML --> DML
  VAI_EP --> VITIS_T
  VITIS_T --> AIE
  HIP --> COMP & LIBS
  DML --> DRV
  VK --> DRV
  COMP --> DRV
  LIBS --> DRV
  AIE --> DRV
  ORT_CPU --> ZEN_EPYC & ZEN_RYZEN
  DRV --> ZEN_EPYC & ZEN_RYZEN & RDNA & CDNA & XDNA

三种平台的部署方式：

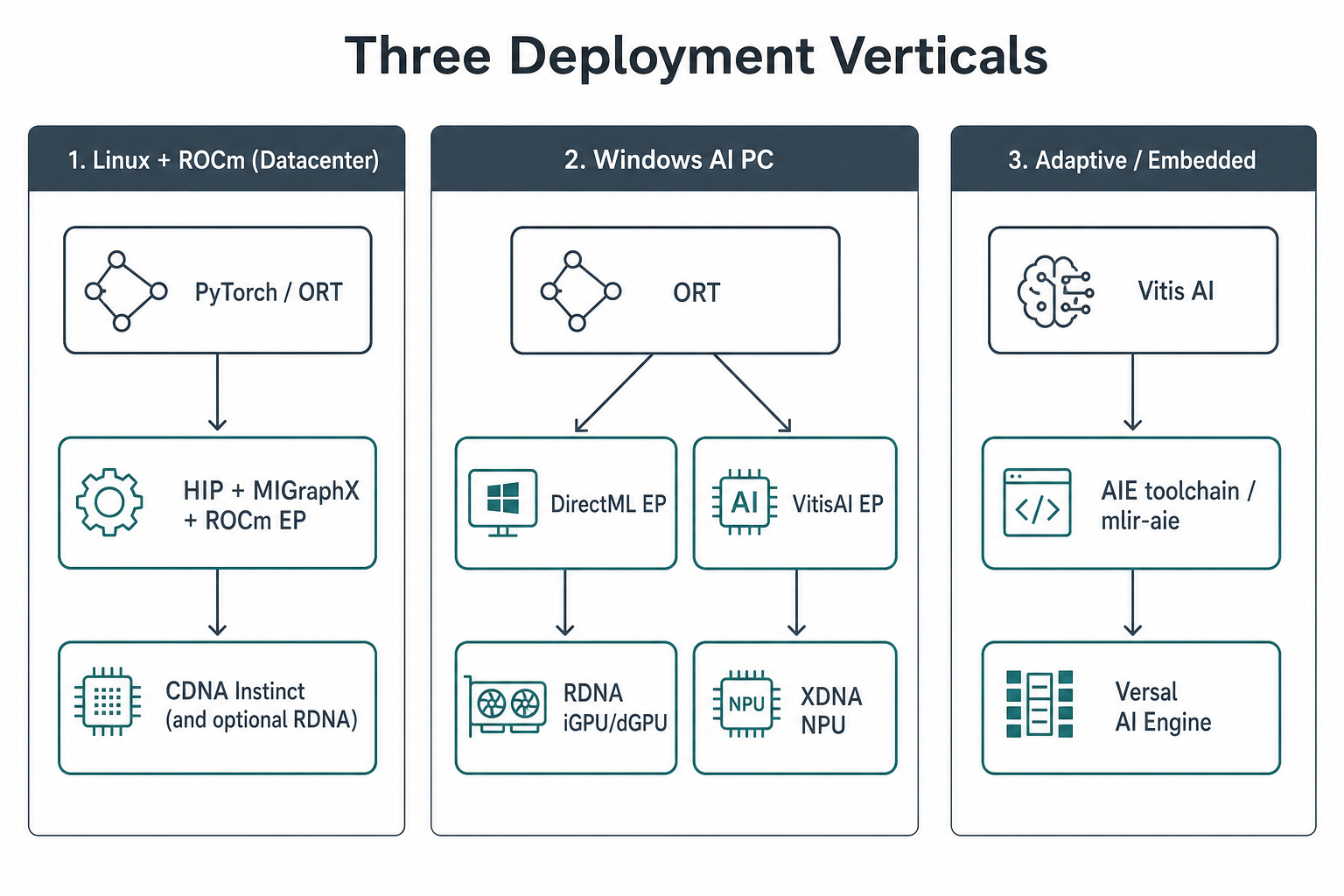

三条部署 图：Linux+ROCm（CDNA）、Windows AI PC（RDNA+XDNA）、Vitis/AIE

开源与文档入口：

组件角色
ROCm数据中心与 Radeon+ROCm 的开放软件栈
MIGraphXGPU 图优化与推理引擎
Vitis-AINPU / AIE 工具与示例总入口之一
mlir-aieAI Engine 的 MLIR 编译基础设施
QuarkAMD 模型量化库

3. Windows 上的协同推理实验：video4x

实验实现位于 MaintainAll 的 apps/video4xinterpolation（安装名 / Python 包：video4x）。目标是在 Windows + Ryzen AI 软件栈上，把 RIFE 插帧与 Real-ESRGAN 超分做成可单独或串联的算子，默认用 GPU（DirectML）+ NPU（VitisAI） 协同。

默认运行环境是 ryzen AI 软件安装的 conda ryzen-ai-1.7.1 环境（带 VitisAI 与 DirectML 相关组件）。

Windows GPU 路径依赖 DirectML 相关 ORT 构建。需要将公开的 RIFE / Real-ESRGAN 权重导出。

3.1 总体架构

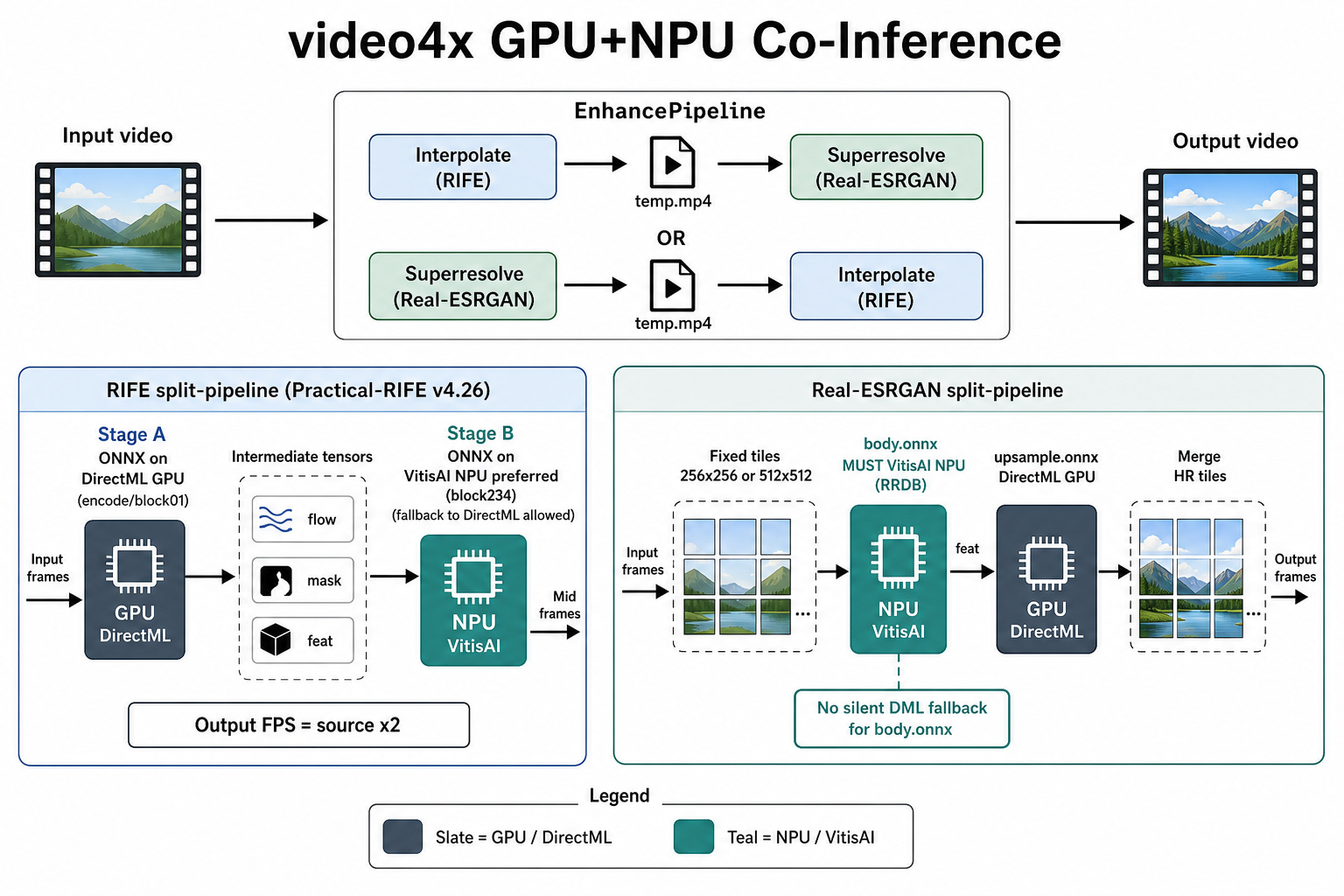

video4x GPU+NPU 协同推理数据流 图：运作流程

分层对应代码如下：

层模块职责
任务编排video4x.job.pipelineEnhancePipeline 串联算子
插帧算子ops.interpolate → RifeInferenceEngine2× 插帧、固定档绑定
超分算子ops.superresolvetile、导出、SR backend
运行时runtime.backends、session、_ep_probeEP 探测、session、registry
量化quant.quark_quant量化模型导出

3.2 插帧：RIFE v4.26

3.2.1 导出

模型侧使用 Practical-RIFE v4.26 权重，导出时拆成：

  • Stage A（rife_stage_encode_block01.onnx）：编码与早期 block，产出 flow、mask、特征与 warp 相关中间张量；
  • Stage B（rife_stage_block234.onnx）：后续 block，融合得到中间帧；

并导出固定档（对 720p / 1080p 做 32 对齐）736×1280、1088×1920，落在 models/onnx/fixed/<HxW>/。推理前将帧 pad 到 32 的倍数，再绑定最接近的固定档 ONNX。

3.2.2 split-pipeline

Windows 上 SplitPipelineBackend 的完整流程（机制 + 算法）如下。

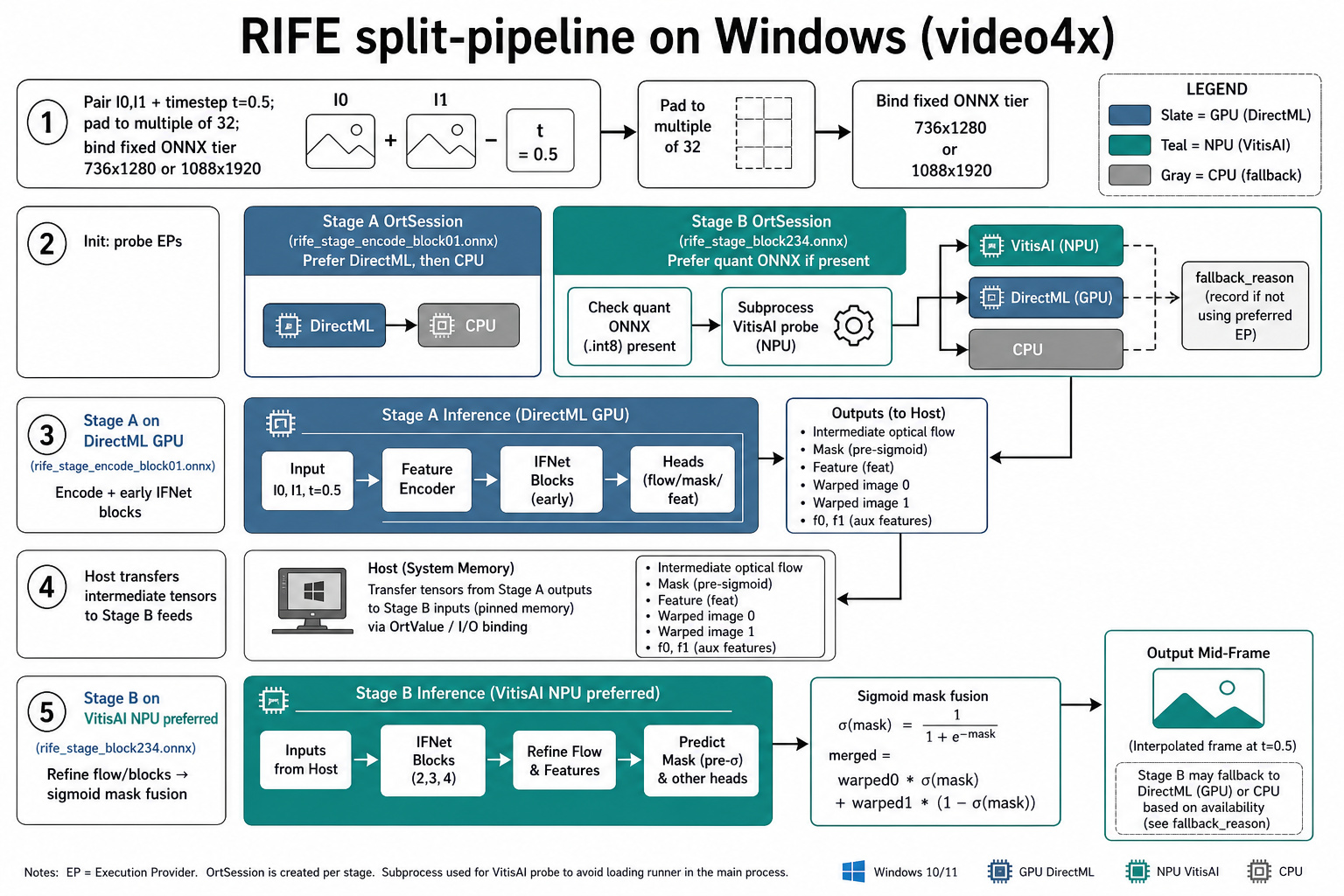

RIFE split-pipeline 在 Windows 上的流程

初始化：

  1. probe_execution_providers() 探测本机是否有 DirectML / VitisAI。
  2. 按平台取偏好链（→ 表示回退）：
阶段偏好 / 回退顺序设计理由
Stage A优先 DirectML，回退 CPU编码、早期 block 与 warp 准备更吃 GPU
Stage B优先 VitisAI，回退 DirectML，再回退 CPU后段更稠密，适合 NPU；失败可降级
  1. Stage B 候选图：若存在 rife_stage_block234_quant.onnx（Quark / ORT 静态量化）则优先；否则用浮点 Stage B。对每个候选做 子进程 VitisAI probe；全部失败则从偏好里去掉 vitisai，改走 DirectML/CPU，并写入 fallback_reason。
  2. 分别创建两个 OrtSession（同一进程内多 EP）。

逐帧对推理

输入已 pad 到 32 对齐、并绑定固定档的 $I_0,I_1$ 与标量时刻 $t$（默认 0.5，扩成与分辨率同尺寸的 timestep 张量）。

  1. Stage A（rife_stage_encode_block01.onnx，通常 DirectML）
    对应 IFNet 前段：从两帧估计中间光流相关量，并做初步 warp。主要输出：
    • flow：中间流（含指向两侧的分量）
    • mask：融合权重的 logits
    • feat / f0 / f1：后续 block 用的特征
    • warped_img0 / warped_img1：按当前流重采样后的帧

  2. 主机侧组 feed：把 Stage A 张量与原始 img0/img1、timestep 打包给 Stage B（跨 EP 的张量在 ORT/主机缓冲间传递）。

  3. Stage B（rife_stage_block234.onnx，VitisAI 优先）
    对应 IFNet 后段：继续 refinement，更新流与 mask，再次 warp，最后按

    \[I_t = I_0^{\mathrm{warp}}\cdot\sigma(m) + I_1^{\mathrm{warp}}\cdot(1-\sigma(m))\]

    得到 merged 中间帧（(\sigma) 为 sigmoid）。

对 RIFE，允许 Stage B 离开 NPU：插帧图更长、算子更杂，强制 NPU 容易把整次任务打成硬失败；回退原因记在统计里，便于排查。

3.2.3 dual-stream 与 IOBinding 零拷贝

我的 8845H 有 GPU/NPU 间的共享内存，在 split-pipeline 基础上，可以打开两层正交的优化：跨 pair 的时间重叠，以及 Stage A→B 中间张量的共享缓冲。

RIFE dual-stream 与 IOBinding 图：左侧 classic dual-stream 做 A∥B 重叠；右侧 IOBinding 用双槽 pinned OrtValue 做 A→B 零拷贝，并在开启时改为顺序 A→B

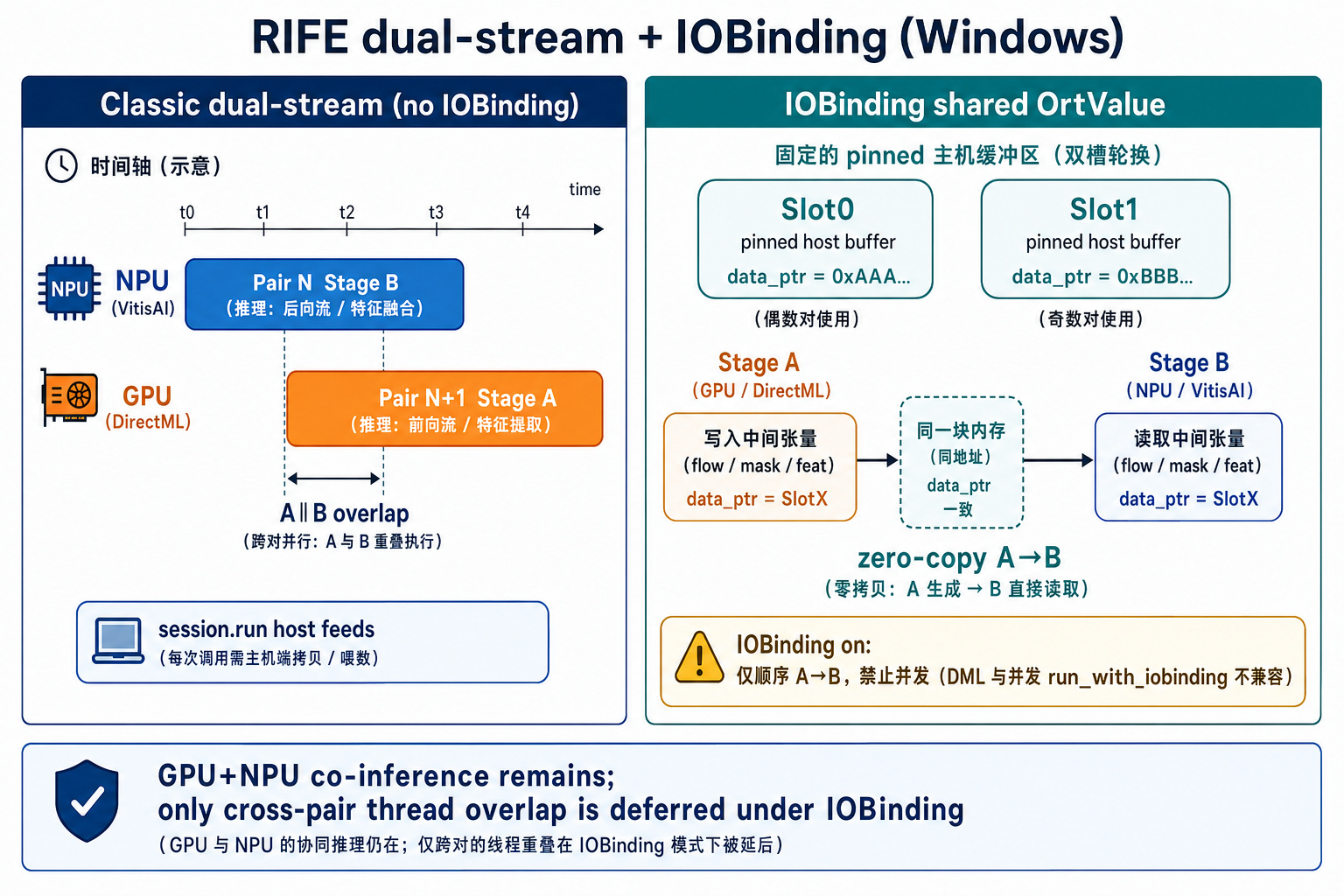

dual-stream（时间重叠）

对相邻帧对 $N$ 与 $N+1$，在线程池上让 Stage B((N))（VitisAI）与 Stage A((N+1))（DirectML）重叠执行。

IOBinding + memory_mode=shared（空间零拷贝）

  1. 按固定档形状 warm-up 一次，分配双缓冲 SharedFrameSlot（兼容潜在的 A∥B 深度）。
  2. 每个槽持有 pinned 主机缓冲上的 OrtValue：img0/img1/timestep、Stage A 全部中间输出、以及 Stage B 的 merged。
  3. bind_ortvalue_input/output + run_with_iobinding：Stage A 写入的中间张量 直接 作为 Stage B 输入，应用层不再对 flow/mask/feat/… 做每帧 numpy 往返拷贝（同一 data_ptr）。
  4. 片源解码写入槽内缓冲允许每对一次；最终 merged 取出写编码器允许一次 np.copy。

3.3 超分：Real-ESRGAN

3.3.1 模型与导出

支持 x2plus / x4plus / x4plus_anime 等预设。导出切成：

  • realesrgan_body.onnx：prep + conv_first + RRDB body + 残差 → feat；
  • realesrgan_upsample.onnx：上采样路径 → hr；
  • realesrgan_full.onnx：整网，供文件级回退。

NPU 路径额外导出固定 tile 256×256、512×512。大图推理时用重叠 tile：核心区域按 fixed_tile - 2*tile_pad 滑动，块经 reflect pad 精确对齐到固定高宽，再拼回。

3.3.2 后端：split-pipeline 与 single-ep

Windows 上超分后端与插帧同构地分成「协同切分」和「整图单 EP」：

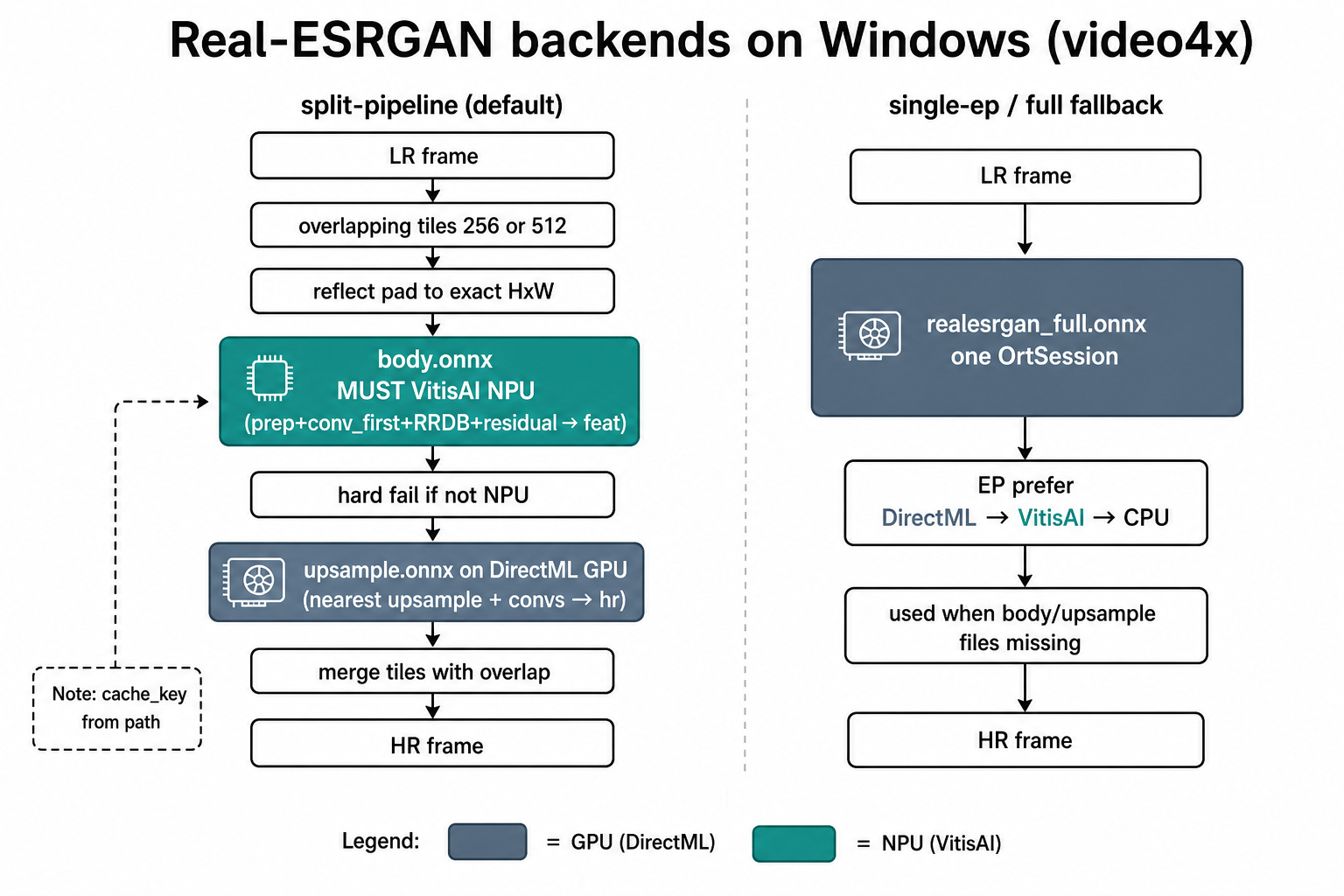

Real-ESRGAN 后端在 Windows 上的流程

SrSplitBackend（默认 split-pipeline）

阶段ONNXEP 契约算法内容
Bodyrealesrgan_body.onnx必须 VitisAI；probe/绑定失败 → RuntimeError（禁止静默改 DirectML）输入归一化/prep → conv_first → 堆叠 RRDB → conv_body 残差 → 特征 feat
Upsamplerealesrgan_upsample.onnx必须 GPU（Windows 上 DirectML）对 feat 做最近邻×2 + 卷积（按 ×2/×4 重复）→ 高分辨率块 hr

逐 tile 流程：

  1. 按固定档选 256 或 512；大图用重叠窗口切开，每块 reflect-pad 到精确 (H\times W)（满足 NPU 固定形状）。
  2. Body session：lr → feat（NPU）。
  3. Upsample session：feat → hr（GPU）。
  4. 按 overlap 权重把各块 hr 拼回整帧，再 clip 到 ([0,1])。

cache_key 由 ONNX 路径末段派生，避免不同模型目录下同名 realesrgan_body.onnx 共用一份 VitisAI 编译缓存。
